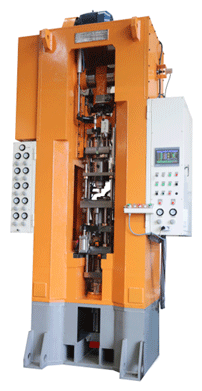

MSH-40 고속분말성형프레스
- 상램부 : 기계식으로 높은 압력으로 가압
- 하부램 : 서보모터에 의한 정밀제어
- 피더부: 서보모터에 의한 정밀제어
1. 구조
◈ 기계식 및 전기식 서보 하이브리드 타입
- MSH 고속분말성형프레스는 기계식의 가압력을 가지고 있어 높은 압력으로
가압을 행하고 하부의 전기식 서보모터에 의해 하램의 구동을 정밀하게 제어 함으로서
정확한 다이세트의 동작을 구현함.
하부의 복잡한 제어장치와 기계부품을 생략하고 수치제어에 의한 정확한 충징조정,
후로팅량 조정과 에젝션을 행함으로써 안정된 성형품을 생산 할 수 있음. - 피더는 서보모터의 제어로 속도와 거리를 제어 함으로서 성형품의 종류에 따라
손싶게 조작이 가능하여 최적의 성형 조건을 형성 할 수 있음. (OPTION) - 상부램의 구동은 상부에 설치된 모터에 의해 플라이휠과 기어로 동력을 전달하여
고속운전과 높은 압력을 얻을 수 있음
2. 특징
최대 가압력 | 40TON | 성형 속도 | 12~36 spm(20~60HZ) |
---|---|---|---|
최대 압출력 | 20TON | 압력 지시계 | 디지털 압력계(과부하 보호장치 부착) |
최대 충진 깊이 | 60mm | 모터 | 7.5KW x 4p |
최대 압출 스트로크 | 60mm | 변속 장치 | 인버터 |
상램 스트로크 | 130mm | 클러치 & 브레이크 | 스프링 복귀형 에어클러치 |
다이 콘트롤 스트로크 | 40mm | 급유 시스템 | 중앙 급유 시스템 |
상펀치 홀드다운 | 60mm(AIR) | 사용 공기압 | 5~7 kg/cm2 |
상펀치 조정량 | 60mm | 다이세트 | 상1, 하1단 |
다이면 조정 스트로크 | ±5mm | 호퍼 용량 | 40L |
최대 성형품 크기 | Ø100mm | 기계크기 | 1624×1730×3307 |
